RS485接口IC读卡机柜锁
- 型号RV900LC-R05IC
- 类型
- 其他
RV900LC-R05IC RS485 接口 IC 读卡机柜锁是我公司的最新专利产品，在普通机柜锁、IC 读卡锁的基础上最新开发的高科技创新产品。具有远程开启、钥匙开启、自动开锁等功能。实 时通过 RS
一、 引言
RV900LC-R05IC RS485 接口 IC 读卡机柜锁是我公司的最新专利产品，在普通机柜锁、IC 读卡锁的基础上最新开发的高科技创新产品。具有远程开启、钥匙开启、自动开锁等功能。实 时通过 RS485 上报门锁刷卡及其工作状态（具心跳包功能）与管理工作站或局站控制单元构成 门禁系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机 柜等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、安全可靠。突 出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、刷卡距离远，满足锁体通 电且网络正常时禁止钥匙开锁，锁体断电或离线时允许钥匙开锁、业界独一无二、誉为智能机 柜的守护神等。
二、产品的名称和型号
产品名称：RS485 接口 IC 读卡机柜锁 对外型号：RV900LC-R05IC
对内型号：RV900LC-R05IC
三、 引用的标准和规范
RV900LC-R05IC RS485 接口 IC 读卡机柜锁是我公司的最新专利产品，在普通机柜锁、IC 读卡锁的基础上最新开发的高科技创新产品。具有远程开启、钥匙开启、自动开锁等功能。实 时通过 RS485 上报门锁刷卡及其工作状态（具心跳包功能）与管理工作站或局站控制单元构成 门禁系统，具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机 柜等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、安全可靠。突 出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、刷卡距离远，满足锁体通 电且网络正常时禁止钥匙开锁，锁体断电或离线时允许钥匙开锁、业界独一无二、誉为智能机 柜的守护神等。
二、产品的名称和型号
产品名称：RS485 接口 IC 读卡机柜锁 对外型号：RV900LC-R05IC
对内型号：RV900LC-R05IC
三、 引用的标准和规范
执行标准: 智能卡阅读器企业标准，企标编号 Q/HXHD003-2006
GB 4208-2008 外壳防护等级（IP 代码）（eqv IEC60529：2001） GB 8702 电磁辐射防护规定
GB 12663 防盗系统环境试验
GB/T 191-2008 包装储运图示标志
GB/T 2423.1-2008 电工电子产品环境试验 第２部分：试验方法 试验 A： 低温试验方法
GB/T 2423.2-2008 电工电子产品环境试验 第２部分：试验方法 试验 B： 高温试验方法
GB/T 2423.3-2008 电工电子产品环境试验 第２部分：试验方法 试验 Cab：恒定湿热试验
GB/T 2423.8-1995 电工电子产品环境试验 第 2 部分： 试验 Ed：自由跌落试验方法
GB/T 2423.10-2008 电工电子产品环境试验 第 2 部分 试验方法 试验 Fc 和导则：振动（正弦）
GB/T 2828.1-2003 按接收质量限（AQL）检索的逐批检查计数抽样程序及抽样表
GB/T 4943-2007 信息技术设备的安全
GB/T 9254-2008 信息技术设备的无线电骚扰限值和测量方法
GB/T 17626.2-2006 《电磁兼容 试验和测量技术 静电放电抗扰度试验》
GB/T 17626.4-2008 《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》
GB/T 17626.5-2008 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》
GB/T 17626.11-2008 《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试 验》
GB/T 9969.1-2008 工业产品使用说明书 总则 GB/T18239-2000 集成电路读写机具规范
GB/T 16796-2009 安全防范报警设备 安全要求和实验方法
四、使用环境
表 1 ：环境条件
| 项 目 | 要 求 |
| 场 所 | 室内 |
| 工作环境 | -10～50℃、20～90％（无结露·结冰） |
| 存储环境 | -20～60℃、20～90％（无结露·结冰） |
| 大气压力 | 大气压力：70～106Kpa |
| 冷却方式 | 自然冷 |
| 防护等级 | IP55 |
| 运输条件 标准 | 参照 GB/T 14508-93 等级公路货物运输机械环境条件，公路等级 2M3（次高级或中级路 面的三、四级公路） |
表 2：运输的机械条件
|
1 |
正弦振动 |
GB/T 14508 |
2～8Hz,7.5mm 8～200Hz,20m/s2 轴向各5个扫频循环 |
|
2 |
平稳随机振动 |
GB/T 14508 |
2～10Hz,30m2/s3 10～200Hz,3m2/s3 每方向30分钟 |
| 3 |
非稳态振动（冲 击试验） |
GB/T 14508 | 300m/s2，3轴向，各3次 |
| 4 | 自由跌落 | GB/T 14508 | 1.0M，6个面各1次 |
五、功能、性能指标及使用要求
1、 性能指标
锁体尺寸：230MM（长）X 41MM（宽）X 67（厚）±5％
锁体净重：0.95Kg±5％
颜 色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时
支持卡类型：各种封装IC卡
RF工作频率： 13.56MHZ±5%
刷卡距离： 20-50 毫米【与卡片的质量和大小尺寸与刷卡区域配匹度有关】
工作状态：上电正常绿灯和红灯闪一下，待机灯灭，门磁报警红灯闪烁，合法开锁绿灯常 亮到开锁结束，非法刷卡闪红灯。
特殊参数 使用寿命：35万次以上
通讯方式：标准 RS485；国家电信总局规范：YDN023—1996
数据通信格式：1，8，1，N
通讯速率：默认 9600BPS，可通过软件设置修改；2400、4800、9600、19200、38400BPS
地址码: 默认 ID 为 1,可通过软件设置修改；ID=0 为通用
2、 产品功能
2.1 卡号输出
用户在读卡区域上进行刷卡,锁体通过RS485联网的方式，将卡号传送到上位机进行合 法卡的判定；
2.2 命令开门
锁体通过RS485联网，接受到控制器的开门指令后,通过控制自身电磁铁来进行开锁； 2.3 锁状态监控
锁体通过霍尔器件实时监控锁体手柄是否在位，以及机柜门开关状态，防止非法进入； 2.4 机械钥匙开启控制功能
读卡机柜锁与动环主机CCU通信正常时，禁止机械钥匙开锁，通信中断或断电时，允许 机械钥匙开锁。
开门方式
l 远程命令开门；
l 机械钥匙开门。
最小供应电流：1000mA／12VDC输入时
支持卡类型：各种封装IC卡
RF工作频率： 13.56MHZ±5%
刷卡距离： 20-50 毫米【与卡片的质量和大小尺寸与刷卡区域配匹度有关】
工作状态：上电正常绿灯和红灯闪一下，待机灯灭，门磁报警红灯闪烁，合法开锁绿灯常 亮到开锁结束，非法刷卡闪红灯。
特殊参数 使用寿命：35万次以上
通讯方式：标准 RS485；国家电信总局规范：YDN023—1996
数据通信格式：1，8，1，N
通讯速率：默认 9600BPS，可通过软件设置修改；2400、4800、9600、19200、38400BPS
地址码: 默认 ID 为 1,可通过软件设置修改；ID=0 为通用
2、 产品功能
2.1 卡号输出
用户在读卡区域上进行刷卡,锁体通过RS485联网的方式，将卡号传送到上位机进行合 法卡的判定；
2.2 命令开门
锁体通过RS485联网，接受到控制器的开门指令后,通过控制自身电磁铁来进行开锁； 2.3 锁状态监控
锁体通过霍尔器件实时监控锁体手柄是否在位，以及机柜门开关状态，防止非法进入； 2.4 机械钥匙开启控制功能
读卡机柜锁与动环主机CCU通信正常时，禁止机械钥匙开锁，通信中断或断电时，允许 机械钥匙开锁。
开门方式
l 远程命令开门；
l 机械钥匙开门。
六、电磁环境的抗干扰性试验及其他要求
1、 静电放电抗扰度 (ESD)
1) 采用标准: GBT17626.2
2) 试验条件 : （试验等级: 3级）
| 放电部位 | 壳体、信号口 |
| 接触放电 | ±6kV |
| 空气放电 | ±8kV |
3）判定标准：静电放电时应能正常工作，功能劣化但可自动恢复是可接受的；如果出现 功能劣化或丧失，需人工干预才能恢复，判为不合格。不带电进行测试，测试后应能 正常工作，如果出现功能劣化或者丧失，判为不合格。
4) 测试要点：测试前要先用测试工装检验硬件是正常的。
2、电快速瞬变脉冲群抗扰度试验（EFT/B）
1) 采用标准: GBT17626.4
2) 试验条件：（试验等级: 3级）
| 试验端口 | 供电电源端口 | 数据端口 |
| 开路输出电压（±10%） | 电压峰值±2kV | 电压峰值±1kV |
| 脉冲的重复率（±20%） | 100kHz | 100kHz |
3) 判定标准：功能或性能暂时降低, 但能自行恢复；如果出现功能劣化或丧失，需 人工干预才能恢复，判为不合格。
3. 浪涌(冲击)抗扰度试验(SURGE)
1) 采用标准 : GBT17626.5
2) 试验条件：（试验等级: 3级）
| 试验端口 | 电源端口及通讯端口 |
| 开路试验电压（±10%）组合波 形1.2/50us～8/20us | 线－线 ±2kV |
| 无 |
4) 测试要点：测试前要先用测试工装检验硬件是正常的。
4．安规要求 符合GB4943。
5. 产品可靠性MTBF要求 无故障工作时间>10万小时。
七、整机外观及相关尺寸

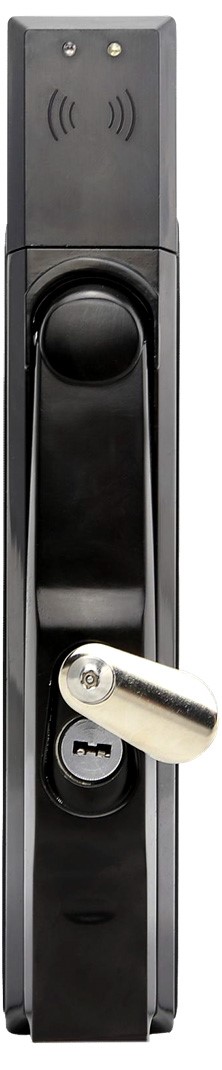

锁体及装饰面板
5. 产品可靠性MTBF要求 无故障工作时间>10万小时。
七、整机外观及相关尺寸
锁体及装饰面板

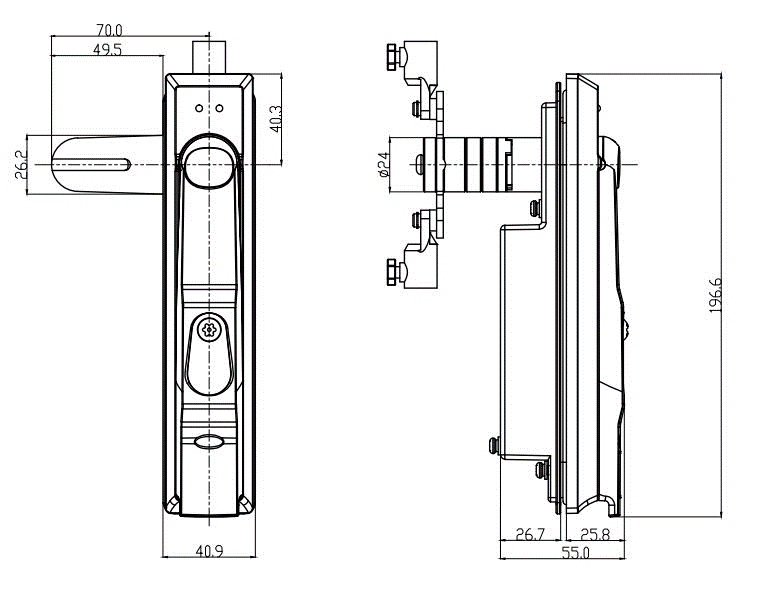

锁体尺寸：公差±5%
八、产品提供的资料

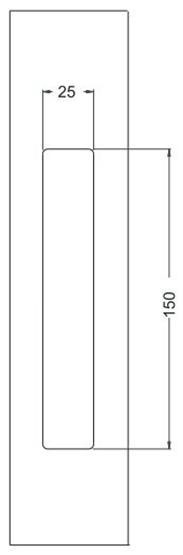

开孔尺寸图

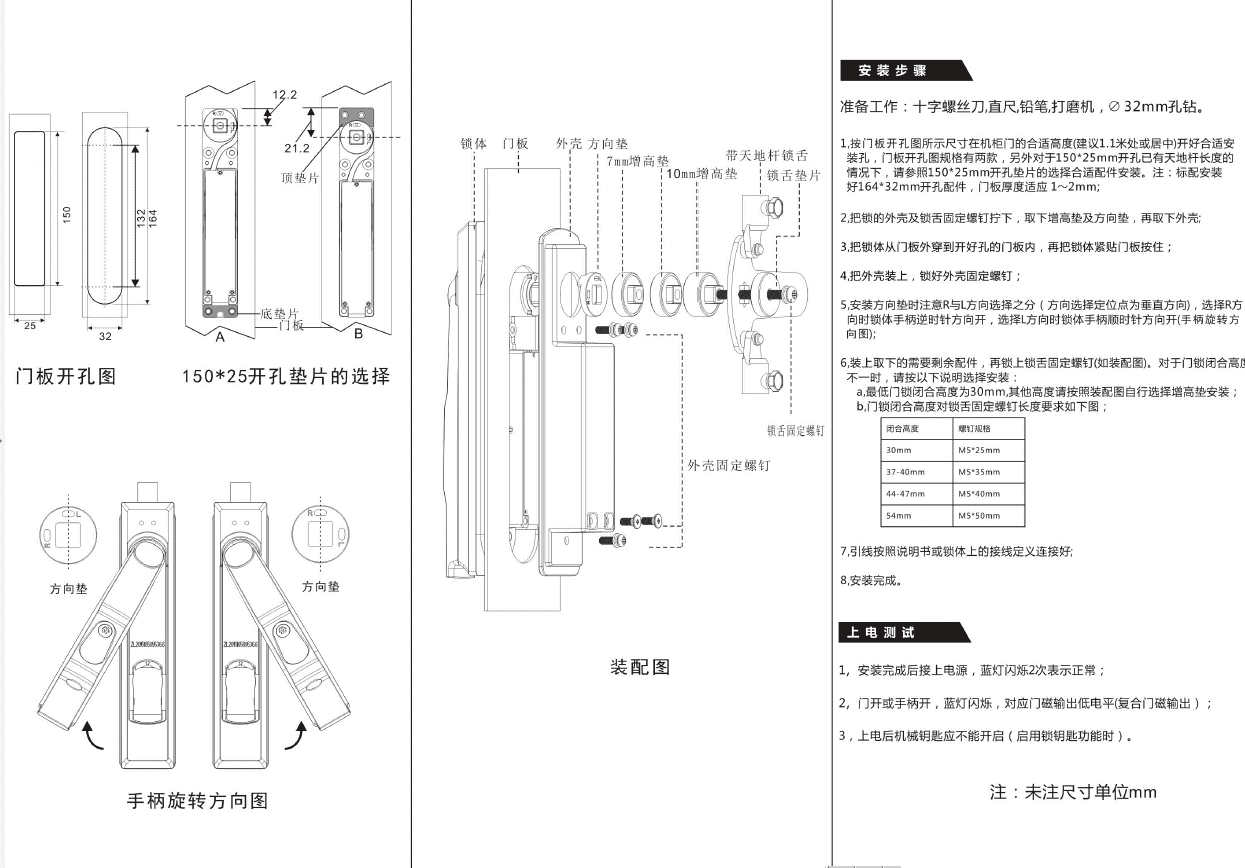

提供详细的使用说明书（包括产品功能介绍、安装调测步骤、包装清单、注意事项、故障维护等内容），与上位通讯协议。
| 资料名称 | 说明 |
| 用户手册（产品说明书） |
使用者在阅读用户手册后，能够了解产品的技术 规格、功能、安装说明等。 |
| 通讯协议 | 见《读卡锁通讯协议》 |
九、产品接线定义

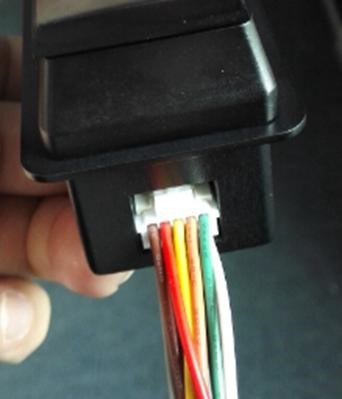

2X5P 带锁接插线定义
| 引脚 | 引线颜色 | 功能定义 | 备注 |
| 1 | 棕色 | 485A | RS485 差分信号正 |
| 2 | 灰色 | 485B | RS485 差分信号负 |
| 3 | 红色 | +12V | DC12V 供电正极 |
| 4 | 棕色 | GND | 备用 |
| 5 | 黄色 | GND | 外接门磁地线 |
| 6 | 紫色 | D.SW | 外接门磁输入 |
| 7 | 橙色 | NC | 悬空 |
| 8 | 黑色 | GND | DC12V 供电负极 |
| 9 | 绿色 | NC | 悬空 |
| 10 | 白色 | NC | 悬空 |
