读卡机柜锁

产品概述：

RV900LC-R05EM整合型机柜锁是我公司的最新专利产品，在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“读卡器”、“电控机柜锁”等全部巧妙集中到“机柜锁”锁体内，使之“一体化”，方便安装、调试；具有网络联结的保安、监控功能，广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所，它采用电子智能控制、非接触智能卡开锁，功能多、安全可靠。突出优点：集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。

技术参数：

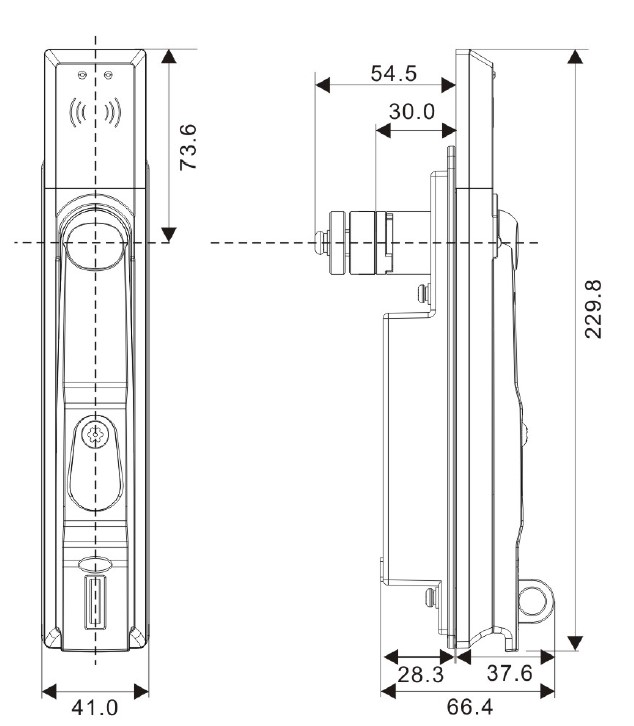

锁体尺寸：196MM（长）X 41MM（宽）X 65MM（厚）±5％
 开孔尺寸：150 X 25MM
锁体净重：0.8Kg±5％ 颜    色：黑色
 额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
工 作 电 流：静态待机时小于250mA【含控制钥匙开启装置时】，动态电控开锁（或启动 钥匙控制装置）时小于500mA。
最小供应电流：1000mA／12VDC输入时

特殊参数
使用寿命：35万次以上
通讯方式：RS485，9600bit/s(默认)
开锁方式：电控开启(刷卡远程命令开锁)和机械钥匙开启，关门并按下手柄后自动上锁 。
读卡方式：读ID卡序列号方式

1、 产品功能
2.1 卡号输出
用户在读卡线圈上进行刷卡,锁体通过RS485联网的方式，将卡号传送到上位机进行合法卡的判定。
2.2 命令开锁
    锁体通过RS485联网，接受到控制器的开门指令后,通过控制自身电磁铁来进行开锁。
2.3 自动上锁
2.4 应急机械钥匙开锁功能（采用业界互开率极低的电脑钥匙锁芯确保安全）。

开门方式
l  刷卡上传，中心判定合法远程命令开锁；
l  远程命令开锁；
l  机械钥匙开锁。

RS485通信
RV900LC-R03EM采用RS485通信方式与后端PC保持通信，通信速率默认为9600BPS，其通信ID默认为1，可通过调试工具修改其ID。
备注：假如忘记设备ID，可通过通用设备ID“ 0”与设备连接，修改其通信地址。

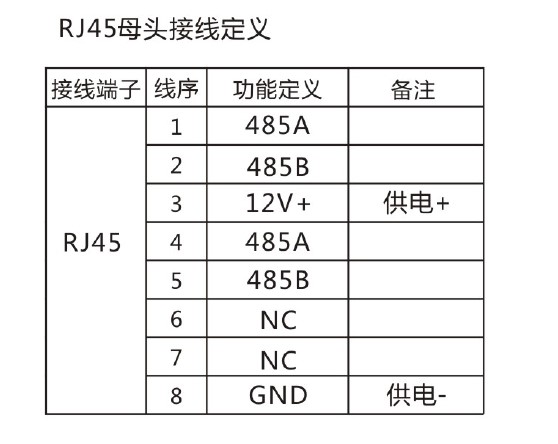

产品接线定义：

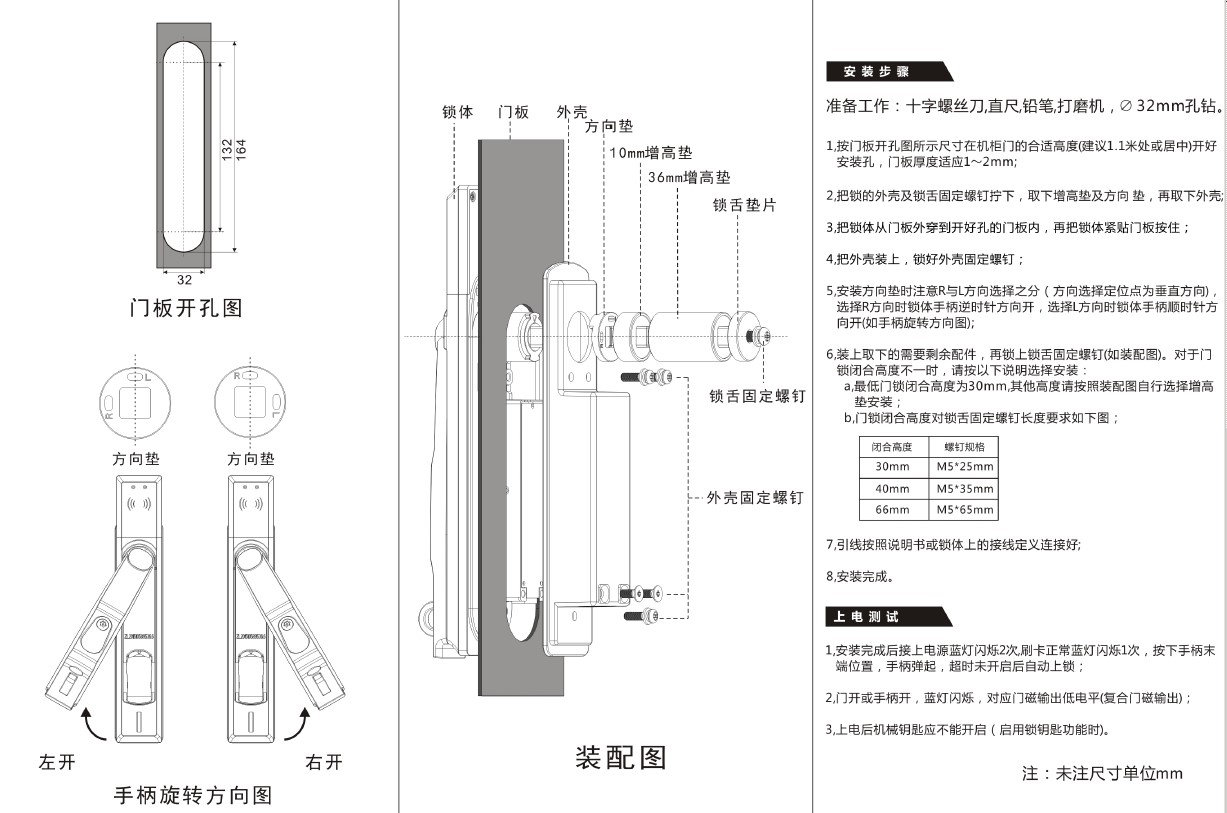

安装步骤：
