读卡机柜锁

  • 型号RV900LC-WR03EM
  • 类型
  • 其他

RV900LC-WR03整合型机柜锁是我公司的最新专利产品,在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“读卡器”、“电控机柜锁”等全部巧妙集中到“机柜锁”锁体内,

产品概述:

RV900LC-WR03整合型机柜锁是我公司的最新专利产品,在普通机柜锁、电控锁的基础上最新开发的高科技创新产品。它将“读卡器”、“电控机柜锁”等全部巧妙集中到“机柜锁”锁体内,使之“一体化”,方便安装、调试;具有网络联结的保安、监控功能,广泛使用于各种户外、室内中大型智能化电信机柜等要求实时监控的场所,它采用电子智能控制、非接触智能卡开锁,功能多、安全可靠。突出优点:集成度高、易安装、易升级、防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。

技术参数:

锁体尺寸:170MM(长)X 42MM(宽)X 60MM(厚)±5%
锁体净重:0.9Kg±5%
颜    色:黑色
额定工作电压:12VDC
输入电压范围:10.8VDC-13.2VDC
工 作 电 流:静态待机时小于150mA,动态刷卡开锁时小于500mA。
最小供应电流:1000mA/12VDC输入时
支持卡类型:支持各种封装的EM卡,建议使用钥匙扣卡效果较好。
RF工作频率:125KHZ±5%
刷卡距离: 10-30 毫米
工作状态:正常待机不亮灯,合法开门蓝灯闪烁一次,非法刷卡或开门红灯闪烁。

特殊参数
使用寿命:35万次以上
通讯方式:维根,9600bit/s(默认)
开锁方式:电控开启(刷卡远程命令开锁)和机械钥匙开启,关门并按下手柄后自动上锁 。
读卡方式:读ID卡序列号方式

1、 产品功能
2.1 卡号输出
用户在读卡线圈上进行刷卡,锁体通过维根联网的方式,将卡号传送到上位机进行合法卡的判定。
2.2 命令开锁
    锁体通过维根联网,接受到控制器的开门指令后,通过控制自身电磁铁来进行开锁。
2.3 自动上锁
2.4 应急机械钥匙开锁功能(采用业界互开率极低的电脑钥匙锁芯确保安全)。

开门方式
l  刷卡上传,中心判定合法远程命令开锁;
l  远程命令开锁;
l  机械钥匙开锁。

锁体及装饰面板



锁体尺寸:公差±5%

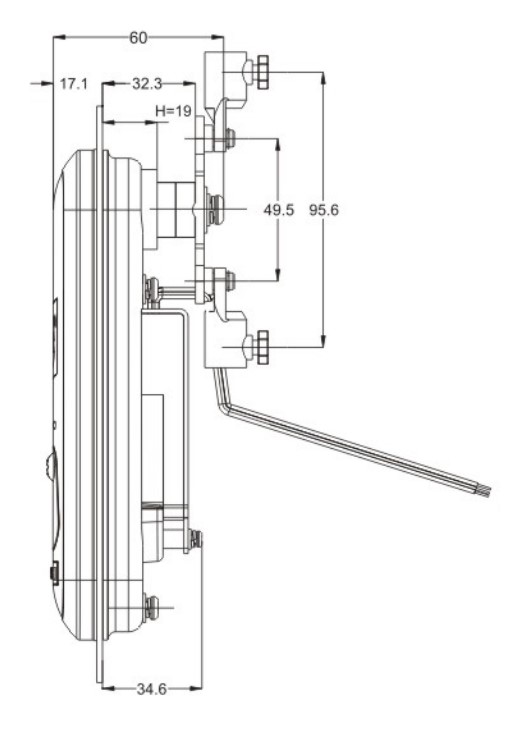

锁体侧面

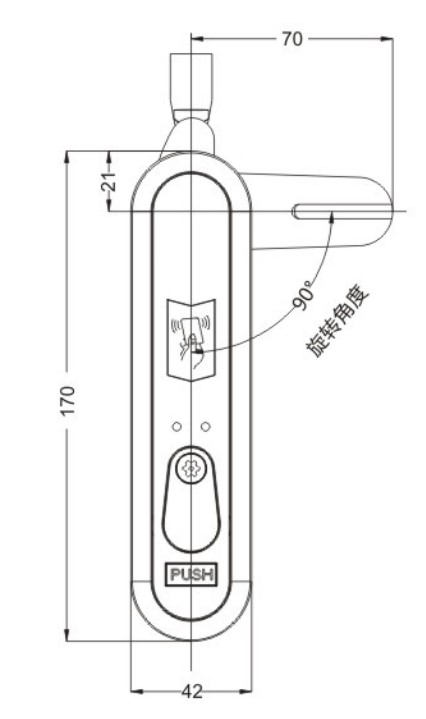

锁体正面






产品接线定义:
1、电源、通信接线
第1线 红色 +12V DC12V供电
第2线 黑色 GND
第3线 黄色 ARM(OC) 报警输出(OC门)
第4线 绿色 WD0 维根输出
第5线 白色 WD1


2、门磁输入接线
第1线 紫色 DOOR.SW 外接“门磁”输入端
第2线 黑色 GND


3、联动开锁输入接线(备用)
第1线 棕色 L+ 开锁驱动输入端(DV12V
驱动)
第2线 灰色 L-

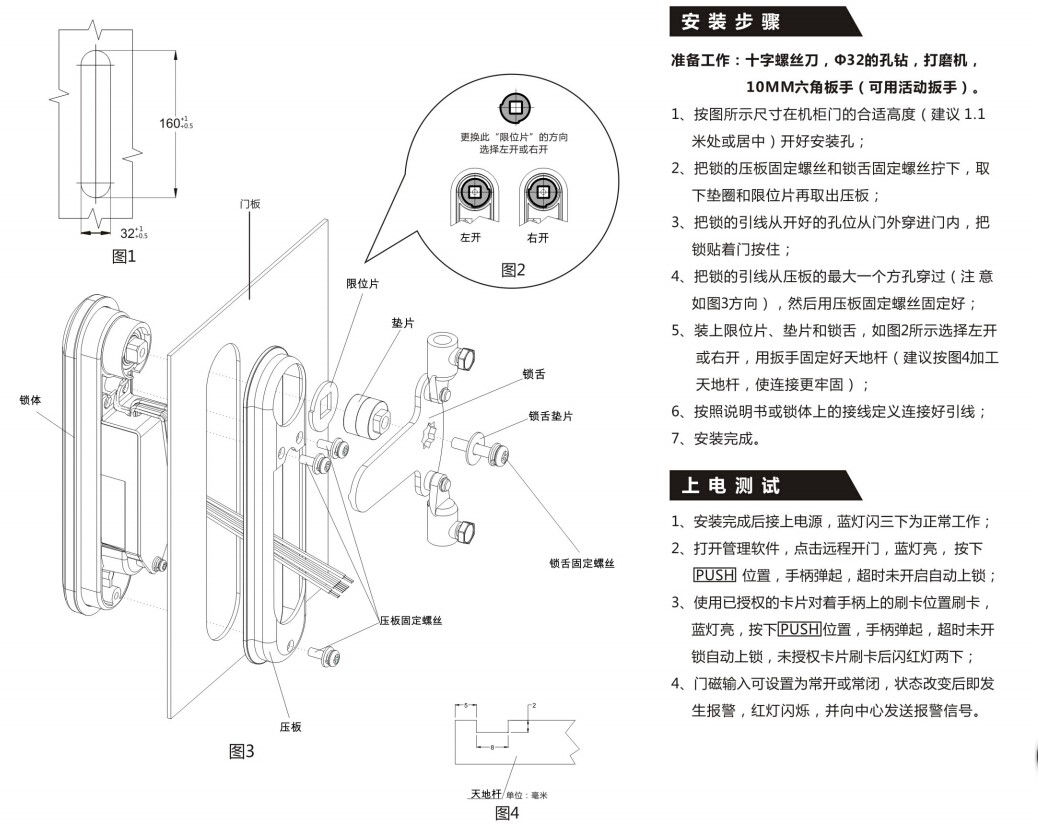

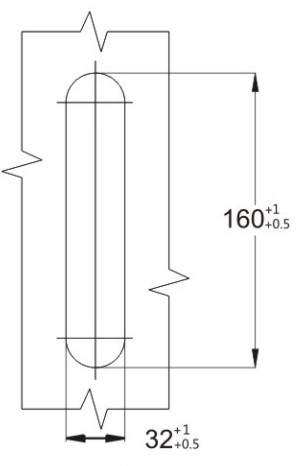

安装步骤:
