DC48V开关电源

l名称：开关电源(DC48V转DC12V/3A)

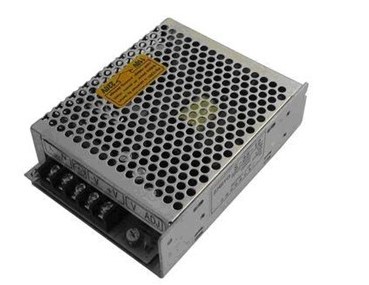

l图片：












l  性能概述
   RV系列开关电源（DC48V转DC12V/3A）是我司的基站和机房门禁及智能锁的配套产品之一，釆用先进的PWM控制器，高性能的电源解决方案，具有整体结构简单，外观小巧，使用方便、可靠性高、功耗低，负载能力强，抗干扰能力强，保护功能齐全等优点。与其他厂家生产的同类产品的主要差别是：①增加了气体放电管，提高防雷性能；②增加了输出电压的选择开关，方便现场施工调节。

l  技术参数

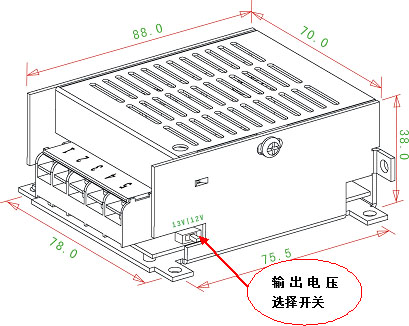

外型尺寸	68mmX88mmX38mm(公差范围：±2mm)
颜    色	铝白
输入电压	DC36V-72V
输入电流	<1200mA (DC48V,Po=36W);
输出电压	缺省输出DC12V±3% (用户可通过拨动开关选择DC13V±3%输出)
输出电流	3A±5%
效    率	>80%
防雷击指标	共模、差模干扰±2KV
ESD干扰	空气放电±15KV，接触放电±8KV;
绝缘阻抗	>20MΩ
耐压	1500V 5mA 5s的高频交流电；
工作环境	温度：-10℃～55℃，湿度：20%～90%；
储存环境	温度：-20℃～70℃，湿度：5%～90%；


l  接线说明

1脚： Vin+ （DC48V正极输入）；
2脚： Vin- （DC48V负极输入）；
3脚： FG   （大地）；
4脚： GND  （DC输出地）；
5脚： DC+  （DC12V/13V输出正极）；
提示：本电源输出电压出厂缺省为DC12V，当用于门禁系统的电锁
供电时，有时会碰到电源离电锁较远（大于5米）或线径较小等情况，导致开锁不稳定
或不能开锁（有滴答声），这时请切换到DC13V，问题将立马解决。
警告：DC48V正负极请勿接反，输入、输出不能接错！！！
