iPMD/iPMC远程监控管理电源分配系统

  • 型号RV-iPDU
  • 类型动环监控产品
  • 其他

iPDU机架式设备远程监控管理电源分配系统,是互信互达科技在机房设备运维管理精益化、智慧化、节能化需求不断提高的背景下,根据国际电源分配监控管理技术的发展趋势,结合数据

概述:
        iPDU机架式设备远程监控管理电源分配系统,是互信互达科技在机房设备运维管理精益化、智慧化、节能化需求不断提高的背景下,根据国际电源分配监控管理技术的发展趋势,结合数据中心机房实际应用环境和用户需求,采用完全自主研发的新技术,精心设计推出的终端设备电源分配监控管理领域最新科研成果。该产品集高可靠电源分配、监测控制、告警管理、浪涌防护、串口通讯、可在线热插拔等技术于一体,是高性能数据中心机房机柜级远程监测管理电源分配单元。

一、主要功能

1. 总工作电压监测;
2. 总负载电流 / 每个输出回路电流监测;
3. 总负载功率 / 每个输出回路负载功率监测;
4. 总累计电量监测;
5. 总功率因数监测;
6. 零地电压监测;
7. 每个输出回路电源独立通断控制 / 可编程通断控制;
8. PDU运行温湿度监测;
9. 输入总电源过流(过载)、过压、欠压、过温度、零地电压过压告警管理;
10. 每个输出回路过流告警;

二、监测方式

通过MODBUS RTU协议实现设备的集中监测、控制与管理。

三、适用范围

iPDU适用于数据中心、网络通讯、金融保险、通信传输、航空航天、指挥调度、轨道交通、信息处理、教育医疗、电子政务、交通运输、企业管理等行业数据中心的各种网络机柜、服务器机柜等设备的专业配套。
iPDU适用于90VAC~240VAC单相交流电源,输出最大负载电流63A,可以根据需要选配输出单元数量和输出插座的制式。


四、产品面板示意图及操作说明

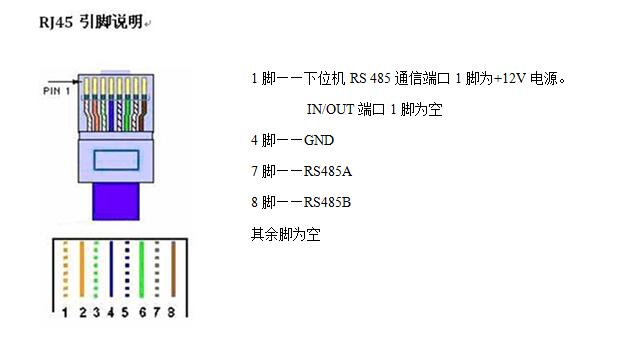

五、IN/OUT级联端口及下位机485端口针脚定义:





六、安装方式

垂直固定安装。

七、硬件操作使用说明

1.上电启动自检
上电自检,液晶屏全点亮显示‘-’,蜂鸣器蜂鸣、LED灯点亮,5s后产品进入正常工作模式默认显示本机参数。以下是液晶显示屏自上而下显示内容介绍。
第一行显示:本机此时有效485通讯地址。
第二行显示:总负载电流值。
第三行显示:输入电压值。
第四行显示:总负载功率值。
第五行显示:输入电压频率。
第六行显示:总负责功率因数。
第七行显示:iPDU运行环境温度。
第八行显示:iPDU运行环境湿度。
第九行显示:累计电量。
2. 报警功能
    监测的参数超过设定的告警阈值时,本地声、光告警(蜂鸣器持续短促鸣叫、告警指示灯闪烁)、显示屏闪烁显示告警信息代码。 此时按任意按键可关闭本地声、光告警三分钟,如果告警故障未能在三分钟内排除,则三分钟后声光告警再次启动,告警故障排除后,声光告警自动关闭。此操作不能解除电涌保护器件失效触发的报警。
    电涌保护器件失效时,右侧保护指示灯常亮、蜂鸣器。
    在本地发出声光告警时,相关告警信息会同时上传给上位机。
    告警代码说明:
显示告警代码 告警含义 初始告警阈值
E00  零地电压过高  初始默认值5V
E01  过温告警  初始默认值40度
E02  过流告警  初始默认值50A
E03  过压告警  初始默认值265V
E04  欠压告警  初始默认值185V


3. 屏幕显示操作
    主页显示模式下:
    短按▲按钮,进入输出回路监测/监控参数显示模式,然后反复短按▼按钮循环切换显示每一输出回路,每八个输出回路为一个组,地址循环规则:11~18,21~28,31~38,对应输出回路的地址为1组1号,1组2号……1组8号,2组1号,2组2号……2组8号,3组1号……3组8号。长按▼按钮可快速切换。
    地址每变动一位,对应蜂鸣器短响一声(0.3S)。
    切换后显示屏显示对应地址下输出回路所带负载设备的电参数;若该地址下无扩展埠、无输出回路,则该页面所有参数显示“----”,单位及符号不显示,第五行显示OFF。
 3分钟内无操作,则显示屏背光熄灭,进入省电模式。
    输出回路显示模式下:
    短按▲按钮则退出输出回路显示模式,回到主页,显示本机输入电源电参数和环境参数;
    3分钟内无按钮操作时,自动退出输出回路显示模式,回到主页,显示本机输入电源电参数和环境参数,同时显示屏背光熄灭,进入省电模式。
4. 复位
    同时按下▲键和键,1秒后,蜂鸣器长鸣2秒,设备复位、重启,报警阈值复位到最近一次上位机设置的参数。
5. 拨码开关设置:
    本设备支持485硬件地址或软件地址通讯,拨码开关 1、2、3、4是485的硬件地址码,5位拨到ON位置,表示使用硬件地址,拨到OFF位置,表示使用软件地址;
    硬件地址:1位表示1,2位表示2,3位表示4,4位表示8。(二进制编码方式)

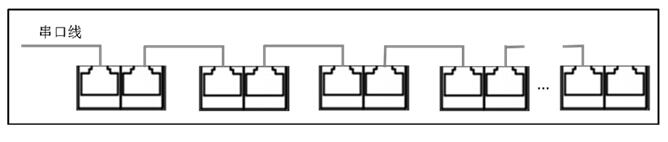

6. 级联连接方法
上位机串口线连接该列1#iPDU级联通讯IN端口,级联连接线一端接1#iPDU的OUT端口,另一端接2#iPDU的IN端口,再用一条级联连接线从2#iPDU的OUT端口,连接3#iPDU的IN端口,以此类推依次连接各iPDU机。



八、通讯协议

1、协议说明
引用标准:通用MODBUS RTU协议。
底层协议:RS-485
物理接口:串行通讯口采用两线RS-485,传输方式为异步、半双工方式,先传输最低有效位。
2、端口设置
数据传输速率:出厂默认为9600bps,可更改。
数据位:8
奇偶校验:无
停止位:1
数据流控制:无
4、功能码
代码 意义 行为
01 读DO 状态 获得DO输出的当前状态(ON/OFF)
02 读DI 状态 获得DI的当前状态(ON/OFF)
03 读AI模拟量 获得一个或多个模拟量的当前值
05 控制DO 控制DO输出状态(ON/OFF)
06 遥调设定AI 设定AI模拟量
 5通信操作:依照下列表格操作
   模拟量AI(3X-Input Register功能码03)
编号 名      称 寄存器地址 格式 读写
1 市电电压 0 32bit浮点数 R
2 市电电流 2 32bit浮点数 R
3 频率 4 32bit浮点数 R
4 有功功率 6 32bit浮点数 R
5 无功功率 8 32bit浮点数 R
6 功率因数 10 32bit浮点数 R
7 零地电压 12 32bit浮点数 R
8 湿度 14 32bit浮点数 R
9 温度 16 32bit浮点数 R
10 电量(用于清零,写零有效,不是零报4号错误) 18 32bit浮点数 R/W
11 温度上限 20 32bit浮点数 R/W
12 电压上限 22 32bit浮点数 R/W
13 电压下限 24 32bit浮点数 R/W
14 电流上限 26 32bit浮点数 R/W
15 零地电压上限设定 28 32bit浮点数 R/W
16 预留地址16个 30 32bit浮点数
17 62
18 1#扩展板电流1 64 32bit浮点数 R
19 1#扩展板电流2 66 32bit浮点数 R
20 1#扩展板电流3 68 32bit浮点数 R
21 1#扩展板电流4 70 32bit浮点数 R
22 1#扩展板电流5 72 32bit浮点数 R
23 1#扩展板电流6 74 32bit浮点数 R
24 1#扩展板电流7 76 32bit浮点数 R
25 1#扩展板电流8 78 32bit浮点数 R
26 2#扩展板电流1 80 32bit浮点数 R
27 2#扩展板电流2 82 32bit浮点数 R
28 2#扩展板电流3 84 32bit浮点数 R
29 2#扩展板电流4 86 32bit浮点数 R
30 2#扩展板电流5 88 32bit浮点数 R
31 2#扩展板电流6 90 32bit浮点数 R
32 2#扩展板电流7 92 32bit浮点数 R
33 2#扩展板电流8 94 32bit浮点数 R
34 3#扩展板电流1 96 32bit浮点数 R
35 3#扩展板电流2 98 32bit浮点数 R
36 3#扩展板电流3 100 32bit浮点数 R
37 3#扩展板电流4 102 32bit浮点数 R
38 3#扩展板电流5 104 32bit浮点数 R
39 3#扩展板电流6 106 32bit浮点数 R
40 3#扩展板电流7 108 32bit浮点数 R
41 3#扩展板电流8 110 32bit浮点数 R
42 预留地址16个 112 32bit浮点数
  128
43 1#扩展板功率1 130 32bit浮点数 R
44 1#扩展板功率2 132 32bit浮点数 R
45 1#扩展板功率3 134 32bit浮点数 R
46 1#扩展板功率4 136 32bit浮点数 R
47 1#扩展板功率5 138 32bit浮点数 R
48 1#扩展板功率6 140 32bit浮点数 R
49 1#扩展板功率7 142 32bit浮点数 R
50 1#扩展板功率8 144 32bit浮点数 R
51 2#扩展板功率1 146 32bit浮点数 R
52 2#扩展板功率2 148 32bit浮点数 R
53 2#扩展板功率3 150 32bit浮点数 R
54 2#扩展板功率4 152 32bit浮点数 R
55 2#扩展板功率5 154 32bit浮点数 R
56 2#扩展板功率6 156 32bit浮点数 R
57 2#扩展板功率7 158 32bit浮点数 R
58 2#扩展板功率8 160 32bit浮点数 R
59 3#扩展板功率1 162 32bit浮点数 R
60 3#扩展板功率2 164 32bit浮点数 R
61 3#扩展板功率3 166 32bit浮点数 R
62 3#扩展板功率4 168 32bit浮点数 R
63 3#扩展板功率5 170 32bit浮点数 R
64 3#扩展板功率6 172 32bit浮点数 R
65 3#扩展板功率7 174 32bit浮点数 R
66 3#扩展板功率8 176 32bit浮点数 R
67 预留地址16个起始地址 178 32bit浮点数
  194   32bit浮点数
68 1# delay_on (1-8)(单位s) 196--196+1*7(203) 16bit整数 RW
69 2# delay_on (1-8)(单位s) 204--204+1*7(211) 16bit整数 RW
70 3# delay_on (1-8)(单位s) 212--212+1*7(219) 16bit整数 RW
71 1# delay_off (1-8)(单位s) 220--220+1*7(227) 16bit整数 RW
72 2# delay_off (1-8)(单位s) 228--228+1*7(235) 16bit整数 RW
73 3# delay_off (1-8)(单位s) 236--236+1*7(243) 16bit整数 RW
74 预留地址24个 244 16bit整数
  267
75 1#扩展板电流上限设定(1-8)(A) 268--268+2*7(282) 32bit浮点数 RW
76 2#扩展板电流上限设定(1-8)(A) 284--284+2*7(298) 32bit浮点数 RW
77 3#扩展板电流上限设定(1-8)(A) 300--300+2*7(314) 32bit浮点数 RW
78
79
80 Modbus地址 1000 16bit整数 RW
81 Modbus通信速率(2400,4800,9600,19200) 1001 16bit整数 RW
82 软件版本信息 1002 16bit整数 R
83 硬件版本信息 1003 16bit整数 R
84
85 标定电压 0x0F56 32bit浮点数 W
86 标定电流B 0x0F58 32bit浮点数 W
87 标定电流A(零地电压) 0x0F5A 32bit浮点数 W
88 标定有功功率B 0x0F5C 32bit浮点数 W
89 标定无功功率B 0x0F5E 32bit浮点数 W

注:软件版本号0x01xx-----为PDU
       硬件版本号0x01xx-----为PDU
       软件版本号0x02xx-----为数据采集器
       硬件版本号0x02xx-----为数据采集器


   L状态量DI(1X-Input Status功能码02)
名称 寄存器地址 格式 读写
市电状态(1-正常,0-异常) 0 Bit R
零地电压过高(1-告警,0-正常) 1 Bit R
过温告警(1-告警,0-正常) 2 Bit R
过流告警(1-告警,0-正常) 3 Bit R
过压告警(1-告警,0-正常) 4 Bit R
欠压告警(1-告警,0-正常) 5 Bit R
浪涌保护失效(1-失效,0-正常) 6 Bit R
1#扩展板状态(1-在线,0-离线) 7 Bit R
2#扩展板状态(1-在线,0-离线) 8 Bit R
3#扩展板状态(1-在线,0-离线) 9 Bit R

   控制DO (功能码05 )
名称 寄存器地址 格式 读写
1#扩展板继电器1 0 Bit RW
1#扩展板继电器2 1 Bit RW
1#扩展板继电器3 2 Bit RW
1#扩展板继电器4 3 Bit RW
1#扩展板继电器5 4 Bit RW
1#扩展板继电器6 5 Bit RW
1#扩展板继电器7 6 Bit RW
1#扩展板继电器8 7 Bit RW
2#扩展板继电器1 8 Bit RW
2#扩展板继电器2 9 Bit RW
2#扩展板继电器3 10 Bit RW
2#扩展板继电器4 11 Bit RW
2#扩展板继电器5 12 Bit RW
2#扩展板继电器6 13 Bit RW
2#扩展板继电器7 14 Bit RW
2#扩展板继电器8 15 Bit RW
3#扩展板继电器1 16 Bit RW
3#扩展板继电器2 17 Bit RW
3#扩展板继电器3 18 Bit RW
3#扩展板继电器4 19 Bit RW
3#扩展板继电器5 20 Bit RW
3#扩展板继电器6 21 Bit RW
3#扩展板继电器7 22 Bit RW
3#扩展板继电器8 23 Bit RW
1#扩展板继电器ALL 24 Bit RW
2#扩展板继电器ALL 25 Bit RW
3#扩展板继电器ALL 26 Bit RW


九、功能参数

每个输出回路负载电流上下限设置

主要功能 功能描述
监测/控制功能 总负载电流监测;
每个输出回路负载电流监测;
输入电压监测;
输入电压频率监测
总负载功率监测;
每个输出回路负载功率监测;
每个输出回路独立通断控制;
总有功功率、无功功率、功率因数实时监测;
总电能用量的监测;
零地电压监测
机柜微环境温湿度的监测;
设置功能 总负载电流上限的设置;
每个输出回路负载电流上下限设置;
输入电压上、下限设置;
温湿度上限设置;
零地电压上限设置
告警功能 自定义告警 总负载电流超过额定值时;
每个输出回路负载电流超限告警;
电压超过额定值时;
总负载电流超过阈值时;
电压超过阈值时;
温湿度超过阈值时;
零地电压超过阈值时
告警方式 本地声、光告警(蜂鸣器蜂鸣、告警灯闪烁);
串口通信后台发送告警状态信息;
串口通信功能 端口定义 标配3个 RJ45接口(IN、OUT是级联端口或接上位机;侧面485端口是接下位机端口);
通讯协议 默认MODBUS RTU协议
波特率 默认为9600,可配置为2400、4800、19200、38400
级联 支持RS485级联
复位功能 复位 支持手动按钮复位


十、输入/输出特性

主要功能 技术指标
输入特性 额定电压 250V AC    50/60HZ
最大总负载电流 16A  32A  63A
过载保护 断路保护器(选配件)
输入电流检测与显示 检测精度:±1%+2字;      显示精度:0.1A;
显示方式:液晶屏显示;     显示方向:垂直;
输入电压检测与显示 检测精度:±1%+2字;      显示精度:0.1V;
显示方式:液晶屏显示;     显示方向:垂直;
电能计量与显示 检测精度:1%;            显示精度:0.1KWH;
显示方式:液晶屏显示;     显示方向:垂直;
LCD显示器 可显示输入总电压、输入总电流、每个输出回路负载电流、输入总功率、每个输出回路负载功率、输入总电能用量;
输出特性 输出电压 AC 220V   50/60HZ
最大总负载电流 16A  32A  63A
每个输出回路负载电流 10A  16A
输出插座制式 按需配置;
输出单元规格 按需定制化生产;
物理特性 热插拔模块 143.5×44.5×38mm(L×W×H)
外壳材料属性 PC + ABS;
外壳颜色 黑色/黄色(可定制);
0U垂直安装 热插拔方式,模块用卡扣+螺钉固定于底壳上;
环境 工作温度 -5℃~60℃
相对湿度 30~90%
存储温度 -20℃ ~ +70℃
标准配件 1*用户手册;1*产品合格证;机柜安装螺丝包
