蓝牙电子机柜锁

产品概述：
一体化蓝牙电子机柜锁是-款广泛应用于工业领域各种箱柜安全管理，保留原有机械锁特性的情况下嵌入了智能锁芯，具有自动检测锁状功能，误操作自动上锁，安装适配性强，安装方便等优势。可通过手机APP和蓝牙钥匙以及FSU远程开门。实现了完美替换，功能全面，安装迅速。无需提供电源和网络，对于户于机柜，更是方便合理，开锁记录随时可查，及时了解柜体维修保养情况。

技术参数：

特征	技术参数
材质	铝合金材料
功耗	≤12W
控制方式	DO脉冲控制/蓝牙/电子钥匙
FSU供电	DC12V，工作电流≤500mA
声光提示	指示灯，蜂鸣器
开锁次数	35万次以上
高温	加电状态70°C
低温	加电状态-40°C

功能描述：
通过手机app和蓝钥匙FSU实现远程制开锁和门锁状态息。
1、具有远程控制功能，通过用户平台远程开锁；
2、具有蓝牙手机APP开锁功能，通过远程服务器控制手机开锁权限；
3、具备用电子锁芯，可使用手机对蓝钥匙授权申请开锁；
4、添加门磁信号，以常闭型为准；
5、DI输锁状态信号，供第二方使用；
6、具有声光提示；
7、适合左门、右门安装；
8、远程误开锁或开锁后，不按下手柄，门在5后自动上锁；
9、使用命长(35万次上)、开/关灵敏、耗电省。

产品注意事项：
1.   现场施工前，要提前检查授权情况，保证智能钥匙电量充足；
2.   在开关机柜锁时，操作动作要开关到位；
3.   电子钥匙开锁时，请注意钥匙声光提示，并按相关操作指南提示，以免误操作；
4.         不要将本产品置于高温环境、水中或火中，以免发生事故。

接线定义：

A股（黑线）	A股（黑线）
红：电源+	灰：DI1+（锁舌反馈）
黑：电源-	白：DI1-（锁舌反馈）
蓝：门磁	天蓝：DI2+（门磁状态）
紫：门磁	橙：DI2-（门磁状态）
黄：DO+	粉：DI3+（锁芯状态）
绿：DO-	棕：DI3-（锁芯状态）

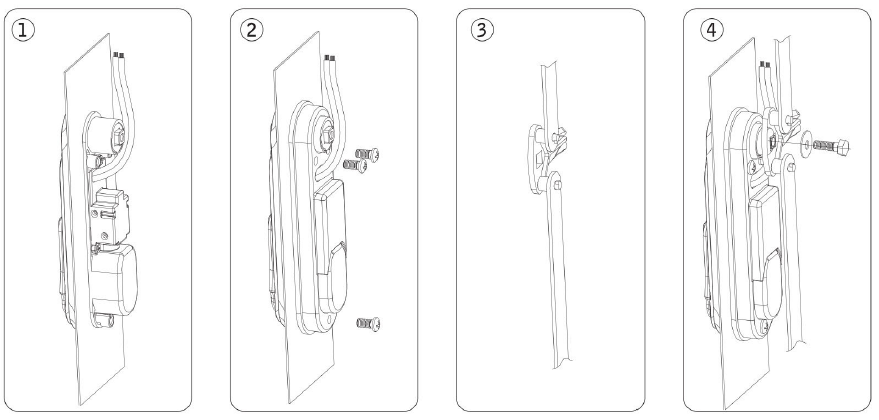

安装示意图：





安装说明：
1、  将锁体组件（1）放入柜门（4）开好的160mm*32mm。
2、  将接缆（2）穿过压板（5）上的空，锁紧3颗十字盘头螺丝。
3、  安装天地杆到锁舌（8）上。
4、  将定位片（3）用转接头10-10（7）按实际需要安装到锁体组件（1）上，然后使用M6平垫（9）和六角螺栓（10）将锁舌（8）进行固定。
