电控机柜锁RV900LC-L18
- 型号RV900LC-L18
- 类型
- 其他
锁体采用锌合金材质，表面喷粉，坚固耐用； 可选配EM卡读卡线圈和LED指示灯; 符合“GA 73-1994机械防盗锁”的国家标准； 符合“GB/T10125-1997人造气氛腐蚀试验盐雾试验”的
l 性能概述
1. 特殊定制电控机柜锁，通电开锁，断电自动关闭上锁；
2. 锁体采用锌合金材质，表面喷粉，坚固耐用；
3. 设计科学，适用于左开、右开等不同开门方式；
4. 锁体精致小巧，可直接替换现有机械锁；
5. 可选配不同钢栓，距离可调整；
6. 适配性强，可用于不同厂家、不同规格的机柜；
7. 配备机械锁芯和钥匙，以便应急开锁；
8. 适用场所：室内机柜。
l 技术参数
l 安装指引：
第一步：开孔：在门板需要安装锁体的位置开一个150mm*25mm的长方型安装孔；
第二步：拆装：从包装盒取出锁体，旋开锁体底部的三个金属螺钉（控制盒和钢栓固定螺丝），分别取下钢栓和安装盒，放在盒内备用；
第三步：装锁体：根据现场需要，调整钢栓的安装方向（左开或右开），将锁体从柜门外面嵌入安装孔内，压紧；
第四步：试装钢栓：请检查钢栓的折弯角度，如果钢栓的尺寸和折弯角度与现场不符，请联系厂家订制所需的钢栓或现场自行折弯；
第五步：安装钢栓：先安装钢栓顶部的螺钉，初步固定钢栓；
第六步：安装控制盒：先旋紧控制盒底部的螺钉（注意对准位置），再将控制盒顶部的安装孔对准钢栓上的安装孔，拧上螺钉；
第七步：上电测试：引出锁体电磁铁的连接线，接入DC12V/1A电源或连接门禁控制器，上电测试电气性能（注意：电控机柜锁持续上电时间以≤5秒为宜）；
第八步：测试钥匙：竖直插入钥匙，向右旋转180°至垂直位置，手柄锁止解除，即可抬起手柄开锁。稍用力下按手柄上锁后，再将钥匙旋转180°至开锁位（即钥匙插入位置），手柄上锁，拨出钥匙即可。

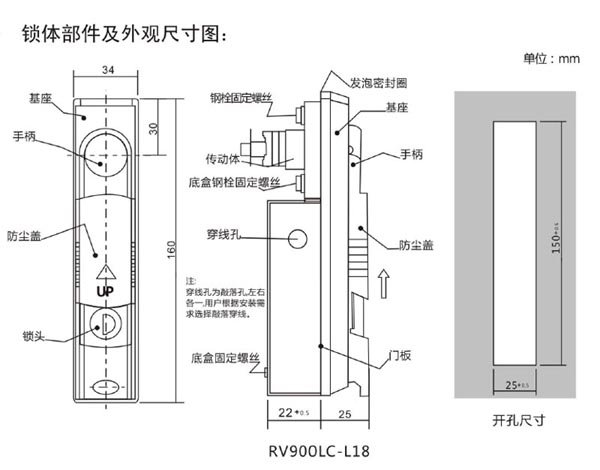

l 尺寸图

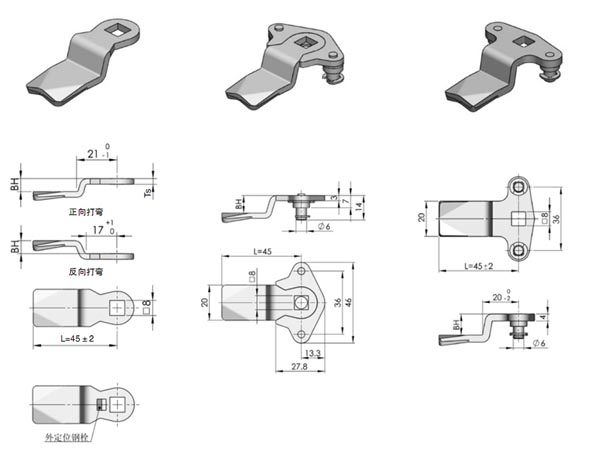

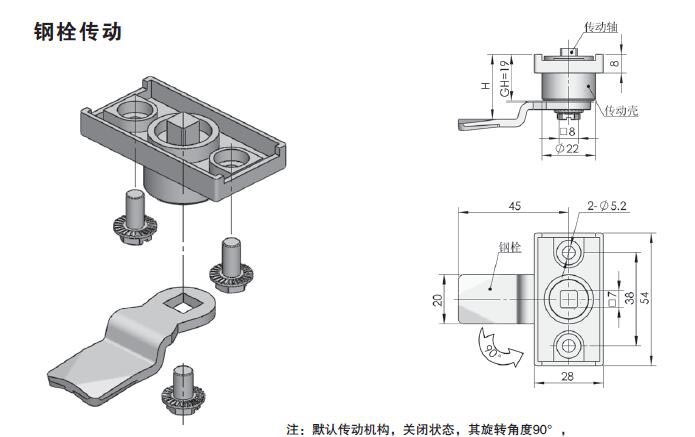

l 配件资料
1. 特殊定制电控机柜锁，通电开锁，断电自动关闭上锁；
2. 锁体采用锌合金材质，表面喷粉，坚固耐用；
3. 设计科学，适用于左开、右开等不同开门方式；
4. 锁体精致小巧，可直接替换现有机械锁；
5. 可选配不同钢栓，距离可调整；
6. 适配性强，可用于不同厂家、不同规格的机柜；
7. 配备机械锁芯和钥匙，以便应急开锁；
8. 适用场所：室内机柜。
l 技术参数
| 型 号 | RV900LC-L18 |
| 材 质 | 主体为压铸合金 |
| 开门方式 | 通电开锁 |
| 颜 色 | 黑色 |
| 表面处理 | 抛光/钝化/喷粉 |
| 浪 涌 | 电源线共模1kV、差模2kV，信号线共模1kV |
| 接 口 | 1个2PIN菲尼克斯接线端子 |
| 防雷等级 | 电源口防雷：直流电源口满足差模1kV、共模2kV（判据B）的浪涌测试等级 |
| 工作温度 | -10℃~65℃ |
| 相对湿度 | 5%－95%（无冷凝） |
| 工作电源 | DC12V±10% |
| 功 耗 | 12W MAX |
| 尺寸(mm) | 160(W) x34(D) x47(H) |
| 重 量 |
l 安装指引：
第一步：开孔：在门板需要安装锁体的位置开一个150mm*25mm的长方型安装孔；
第二步：拆装：从包装盒取出锁体，旋开锁体底部的三个金属螺钉（控制盒和钢栓固定螺丝），分别取下钢栓和安装盒，放在盒内备用；
第三步：装锁体：根据现场需要，调整钢栓的安装方向（左开或右开），将锁体从柜门外面嵌入安装孔内，压紧；
第四步：试装钢栓：请检查钢栓的折弯角度，如果钢栓的尺寸和折弯角度与现场不符，请联系厂家订制所需的钢栓或现场自行折弯；
第五步：安装钢栓：先安装钢栓顶部的螺钉，初步固定钢栓；
第六步：安装控制盒：先旋紧控制盒底部的螺钉（注意对准位置），再将控制盒顶部的安装孔对准钢栓上的安装孔，拧上螺钉；
第七步：上电测试：引出锁体电磁铁的连接线，接入DC12V/1A电源或连接门禁控制器，上电测试电气性能（注意：电控机柜锁持续上电时间以≤5秒为宜）；
第八步：测试钥匙：竖直插入钥匙，向右旋转180°至垂直位置，手柄锁止解除，即可抬起手柄开锁。稍用力下按手柄上锁后，再将钥匙旋转180°至开锁位（即钥匙插入位置），手柄上锁，拨出钥匙即可。
l 尺寸图
l 配件资料
