电控机柜锁RV900LC-L03

产品概述：
智能电控机柜锁是我司的最新创新产品之一，本锁采用加电开锁、断电闭锁方式。独特的外观结构设计，广泛应用于无人值守的基站、机房等安全要求高的场合。

技术参数：
锁体尺寸：170MM（长）X 45MM（宽）X 60MM（高）±5％
锁体净重：0.90Kg±5％
颜    色：黑色
额定工作电压：12VDC
输入电压范围：10.8VDC－13.2VDC
开锁工作电流：小于500MA
静态工作电流：小于20mA
最小供应电流：2000mA／12VDC输入时
支持卡类型：  无
RF工作频率： 无
刷卡距离： 　 无
工作环境：0～50℃、20～90％（无结露结冰）
存储环境：-20～60℃、20～90％（无结露结冰）
抗扰度指标：静电放电(ESD)：接触放电±6KV  空气放电±8kV
工作状态：合法开门绿灯闪烁一次；
工作状态：通电开锁、断电闭锁

特殊参数
使用寿命：35万次以上
开锁方式：电控开启和手动开启，关门自动上锁

1、产品功能
电控机柜锁采用通电开锁、断电闭锁的工作方式,锁体表面自带电源指示灯，开锁亮绿灯。在紧急情况下，通过特殊工具，开启钥匙开门功能；


锁体尺寸：公差±5%

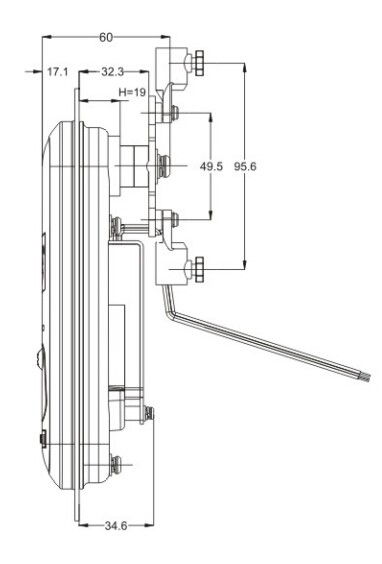

锁体侧面

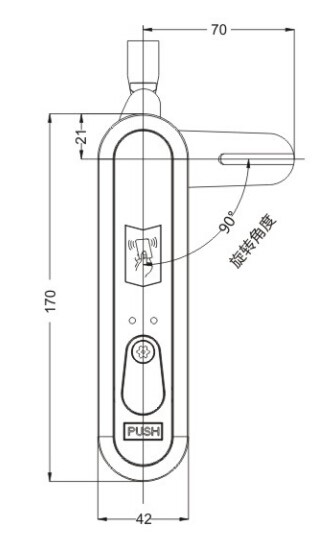

锁体正面



产品接线定义
1、电源、通信接线

第1线	红色	+12V	DC12V供电
第2线	黑色	GND
第3线	黄色	ARM	报警输出（OC门）
第4线	绿色	NC	备用
第5线	白色	NC


2、门磁输入接线

第1线	紫色	DOOR.SW	外接“门磁”输入端
第2线	黑色	GND


2、    开锁输入接线(标准版，开关量输入模式)

第1线	棕色	L	开锁驱动输入端 （开关量驱动，不分正负）
第2线	灰色	L


开锁输入接线(订制版，电平输入模式)

第1线	棕色	L+	开锁驱动输入端 （DV12V驱动）
第2线	灰色	L-
