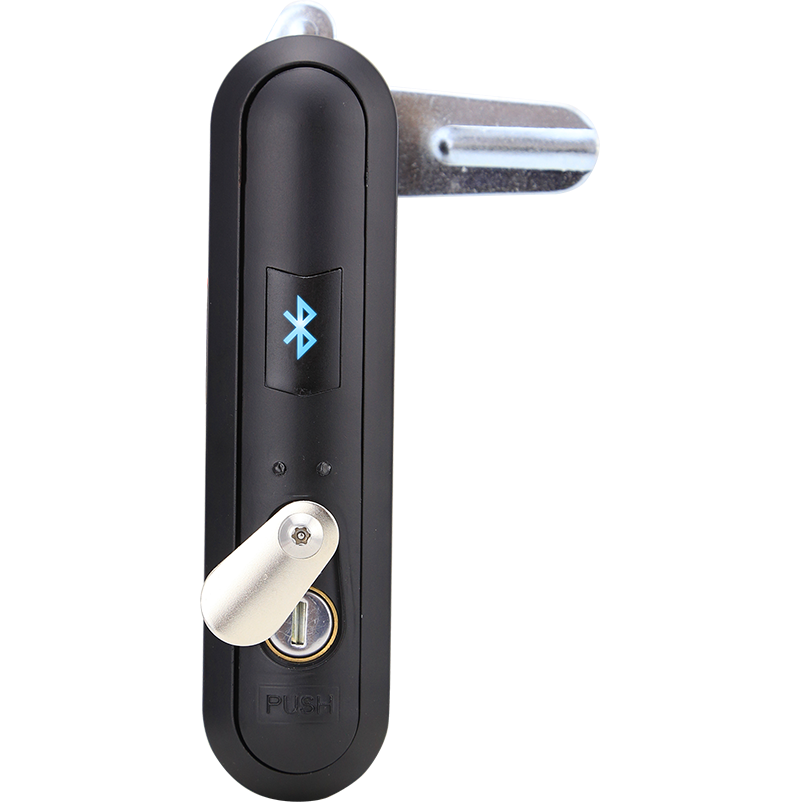

一体化蓝牙APP门禁机柜锁

  • 型号RV900LC-A03BT
  • 类型
  • 其他

RV900LC-A03BT一体化蓝牙 APP 门禁机柜锁是我公司的最新专利产品,在普通机柜锁、读 卡锁的基础上最新开发的高科技创新产品。它将“蓝牙模块”、“门禁控制器”等全部巧妙集 中到“机

产品概述:
   RV900LC-A03BT一体化蓝牙 APP 门禁机柜锁是我公司的最新专利产品,在普通机柜锁、读 卡锁的基础上最新开发的高科技创新产品。它将“蓝牙模块”、“门禁控制器”等全部巧妙集 中到“机柜锁”锁体内,使之“一体化”,方便安装、调试;并且结合 RS485 网络通信,组成 智能安全的“出入”控制系统,具有网络联结的保安、监控功能,广泛使用于各种户外、室内 中大型智能化电信机柜等要求实时监控的场所,它采用电子智能控制、智能手机蓝牙 APP 开锁, 功能多、安全可靠。突出优点:采用美国蓝牙芯片技术协议兼容性和射频性能都属业界最好、 防水性能优、三级防雷保护、应急钥匙采用互开率极低的电脑钥匙锁芯、业界独一无二、誉为智能机柜的守护神等。




技术参数
锁体尺寸:174MM(长)X 44MM(宽)X 60MM(厚)±5%
开孔尺寸:160X30MM
锁体净重:0.9Kg±5%
颜     色:黑色
额定工作电压:12VDC
输入电压范围:10.8VDC-13.2VDC
工 作 电 流:静态待机时小于150mA,动态开锁时小于500mA。 最小供应电流:1000mA/12VDC输入时

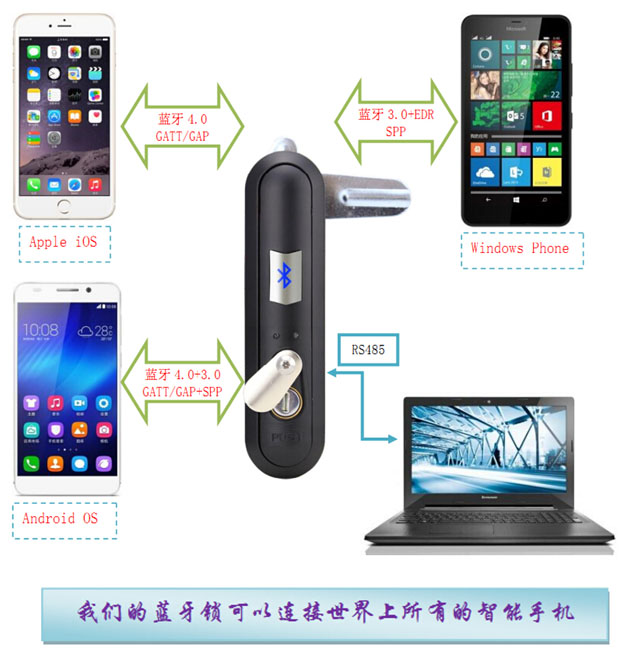

蓝牙规范:蓝牙4.0和蓝牙BT2.1+EDR同时支持
操作系统:支持包括iOS(苹果系统)、Android (安卓系统)、Windows(微软系统)。 射频性能:发射灵敏度10dBm;接收灵敏度-80dBm;
工作状态:正常待机不亮灯,合法开门蓝灯闪烁一次,非法刷卡或开门红灯闪烁。


特殊参数
使用寿命:35万次以上
通讯方式:RS485,9600bit/s(默认)
开锁方式:电控开启(远程命令开锁、手机APP蓝牙开锁)和机械钥匙开启,关门自动上锁。


2、 产品功能

门禁功能
  门禁授权,最多能 65536 个用户;
  软件授权:由系统软件通过联网通信授权(建议使用软件授权);
  事件记录,最多 65536 条历史记录,超过 65536 条时覆盖最早期存储的历史记录;
  RS485 联网实时监控、门状态、手柄状态、实时钟功能;
  时段管理功能;通讯协议和加密方式可以定制;
  应急机械钥匙开锁功能(采用业界互开率极低的电脑钥匙锁芯确保安全)。


门方式

  手机 APP 开锁方式有 2 种
1)   登陆手机 app,搜索蓝牙设备,发送设备信息至云平台,平台审核通过后发送允许 开门指令至手机端,手机接收到允许开门指令后,通过蓝牙发送开门指令至蓝牙锁 执行开门动作;
2)   预先下发开门权限至手机中,登陆 app 后搜寻到蓝牙设备,直接手动操作发送开门 指令开锁。
  远程命令开锁;
  机械钥匙开锁。

RS485通信

RV900LC-A03BT采用RS485通信方式与后端PC保持通信,通信速率默认为9600BPS,其通信 ID默认为1,可通过调试工具修改其ID。
备注:假如忘记设备ID,可通过通用设备ID“ 0”与设备连接,修改其通信地址。
产品可靠性MTBF要求
无故障工作时间>10万小时。

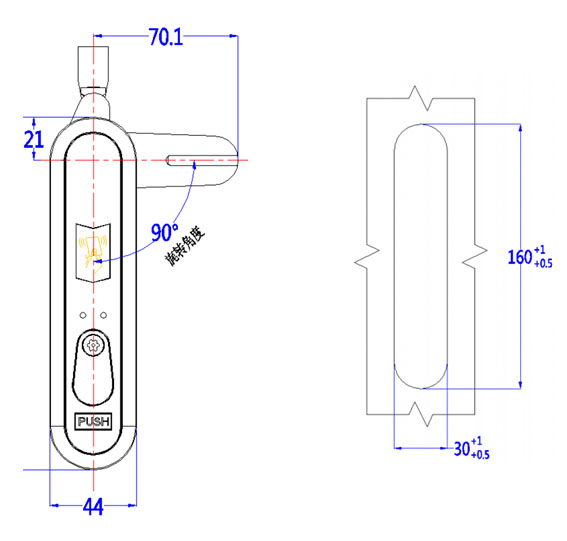

整机外观及相关尺寸



锁体及装饰面板


锁体尺寸:公差±5%




锁体侧面






锁体正面




产品接线定义

1、电源、通信接线
第1线 红色 +12V DC12V供电
第2线 黑色 GND
第3线 黄色 ARM 报警输出(OC门)
第4线 绿色 RS485A+ RS485通信端
第5线 白色 RS485B-


2、门磁输入接线
第1线 紫色 DOOR.SW 外接“门磁”输入端
第2线 黑色 GND
