指纹阅读器

  • 型号RV200G系列
  • 类型
  • 其他

RV200G系列指纹阅读器是我公司最新开发的第二代指纹阅读器,该产品采用内嵌强大的32位 RISC处理器,工作在 360MHz,集成世界一流的指纹识别算法,提供快速的 1:1 或 1:N 的比对,是一

产品名称:指纹阅读器
产品型号RV200G系列

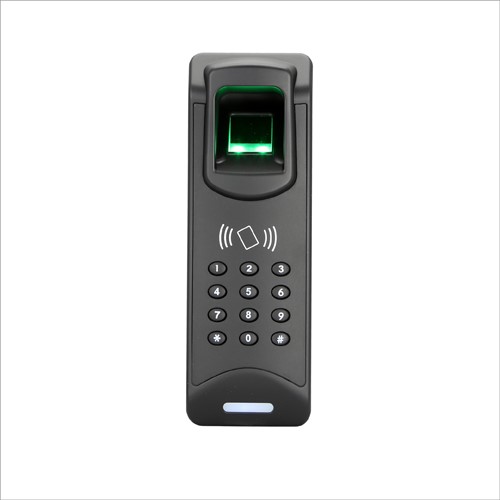

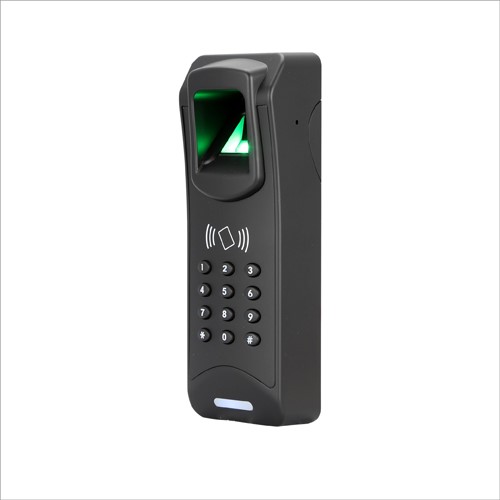

产品图片:

http://www.newabel.com/Attachments/upload/20140717/ef285f27565f34d131f16fdaee07bbb7.jpg http://www.newabel.com/Attachments/upload/20140717/129686c20f5dbae158b3f93ff1c99d37.jpg
产品概述:

RV200G系列指纹阅读器是我公司最新开发的第二代指纹阅读器,该产品采用内嵌强大的32位 RISC处理器,工作在 360MHz,集成世界一流的指纹识别算法,提供快速的 1:1 或 1:N 的比对,是一款理想的单机指纹识别系统。该产品抗干扰能力强,有防胁迫,防拆等报警功能,使产品使用更安全。扩展了密码键盘,ID/IC卡阅读器及语音提示功能,可实现身份识别+权限确认功能,支持通用的26维根输出格式,支持RS485通信,具有高兼容性,使用方便。广泛应用于智能大厦、银行金库、控制中心、监所通道管理等安全性要求较高的场所。

序号 型号 名称 说明
1 RV200G 指纹阅读器 指纹识别、维根输出、RS485通讯
2 RV200GK 键盘型指纹阅读器 指纹识别+密码键盘、维根输出、RS485通讯
3 RV200GID ID卡型指纹阅读器 指纹识别+ID读卡、维根输出、RS485通讯
4 RV200GIC IC卡型指纹阅读器 指纹识别+IC读卡、维根输出、RS485通讯
5 RV200GIDK ID卡型键盘指纹阅读器 指纹识别+ID读卡+密码键盘、维根输出、RS485通讯
6 RV200GICK IC卡型键盘指纹阅读器 指纹识别+IC读卡+密码键盘、维根输出、RS485通讯



技术参数

尺寸 156mm(长)X 53mm(宽)X 38mm(厚)±5%
颜色 白银+茶色
净重 0.2Kg±5%
额定工作电压 12VDC
输入电压范围 10.8VDC-13.2VDC
工作电流 静态待机电流 <200mA,动态刷卡工作电流<300mA
最小供应电流 500mA/12VDC输入时
支持卡类型 各种封装的EM卡
RF工作频率 125KHZ ±5%
刷卡距离 3-5厘米(与卡片的质量有关)
工作状态 待机时蓝色LED灯亮,指纹采集头绿色灯常亮;指纹采集时,指纹头红色LED灯亮;非法指纹时,蜂鸣器叫二声,红色LED灯和蓝色LED灯闪烁二次;合法指纹时,蜂鸣器叫一声,红色LED灯和蓝色LED灯闪烁一次;刷卡时,蜂鸣器叫一声,红色LED灯和蓝色LED灯闪烁一次
通讯方式 RS485接口,用于设置,读取或下载指纹信息
通讯速率 9600/19200/38400/115200 BPS可设置,默认38400BPS
通讯地址 1-254可通过软件设置,默认为“1”,可通过地址0进行任意操作
输出接口  标准维根接口,光藕隔离输出
输出格式  28BIT/26BIT/44BIT可选,按键4/8BIT根据软件设置
传输距离 维根方式传输小于60米,RS485传输方式小于200米
灵敏度等级 拒真率1.4% 认假率0.00001%
授权用户 最大3000个(按每个用户注册2枚指纹计算)
指纹容量 6000枚
指纹工作模式 1:N对比:支持指纹、刷卡、按键独立工作。
1:1对比:支持按键输入用户ID+指纹,支持刷卡+指纹。
密码功能:指纹+密码,刷卡+密码,ID+密码。(该功能为后续扩展)

指纹识别时间 ID+指纹/刷卡+指纹,识别时间小于1S
指纹独立模式:存储6000枚指纹,识别时间小于3S
传感器有效面积 16mmX14mm±5%

接线定义:


  2








引脚编号 排线颜色 功能 备注
1 红色 +12VC 电源输入端
2 黑色 GND
3 棕色 RS485A 用于上传或下载指纹数据
4 灰色 RS485B
5 绿色 维根输出WD0 连接控制器的维根输入端,用于传送指纹ID
6 白色 维根输出WD1
7 黄色 报警输出 防拆报警
8 橙色 保留

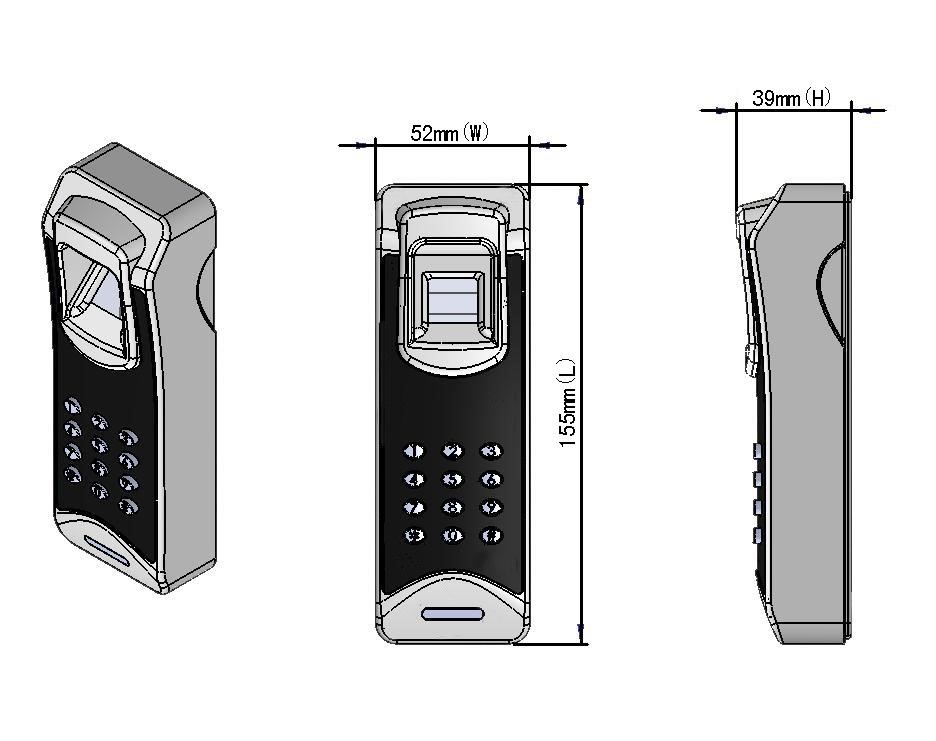

产品尺寸(公差±5%)

指纹外形尺寸
