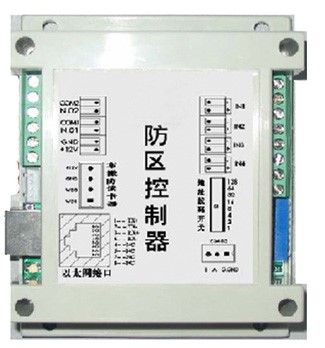

四路防区控制器

l  性能概述
RV600- 412R/412R-E采用现代4C（即计算机、通讯与网络、控制和IC卡）技术，通过有效的传输网络，将多元信息服务和物业管理、通信接入网和家庭智能化系统集成，为住宅小区的服务与管理提供高科技的智能化手段，以期实现快捷高效的超值服务和管理，提供安全舒适的家居环境。

通过上位机布防与撤防1～4通道内任何一通道；撤防的通道不管通道是否有报警输入控制器都不响应；布防的产生对应的开始、结束报警记录；

Ø  4道光电隔离输入，可设置各通道报警状态时连接的感应器的输出电平（导通/断路）；
Ø  4通道报警时，可任意指定2路报警继电器中的一个、两个动作或不动作；
Ø  可远程驱动两报警继电器控制本地报警；
Ø  可通过布防键盘（CHD412-KB）本地布、撤防；
Ø  能够贮存5760条输入信号变化（从有效到无效，从无效到到有效）的最新记录；
Ø  提供8位拨档开关选取设备（1-254）地址。
Ø  通信速率:1200/2400/4800/9600/19200/38400BP可设；
Ø  格式:1起始位,8数据位,1停止位。



适用场所：
广泛适用于小区物业等民用场所；

l  技术参数

工作电源	直流12V ~18V供电，有共模抑制、TVS瞬态浪涌 吸收保护；
工作电流	静态工作电流小于70MA;
使用环境	温度：-10℃－+55℃； 湿度：0%-90%RH；
储存环境	-40℃－+85℃   湿度：0%-95%RH；
电磁兼容性	快速脉冲群抗扰度：±2KV,5KHZ,电源和所有输入输出端口；噪声抗扰度：±2KV；电源和所有输入输出端口静电放电抗扰度：±6KV接触放电，±8KV空气放电，所有外露技术部件和端子。线路板防潮处理；

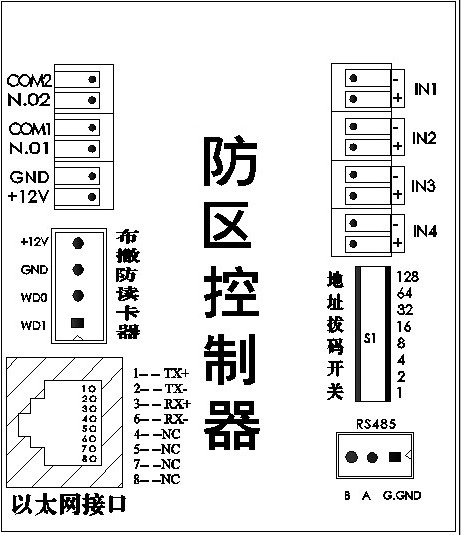

l  接线定义：

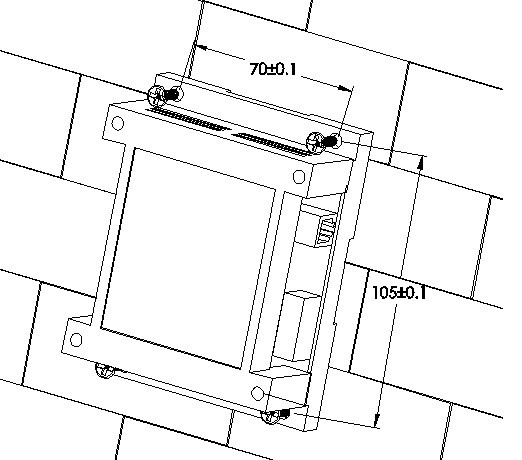

l  控制器安装步骤：


1、  将防区控制盒水平摆在需要安装的墙面高度上，并在墙面上延防区控制盒4个安装孔做好打孔标记。
2、  在做好标记的安装孔位墙面上，用冲击钻钻出4个安装孔。
3、  在已打好的安装孔位墙面上，打上4个安装像胶塞。
4、  将门禁控制盒摆正，拧上4枚安装固定螺丝，将门禁控制盒固定牢固，安装完成。

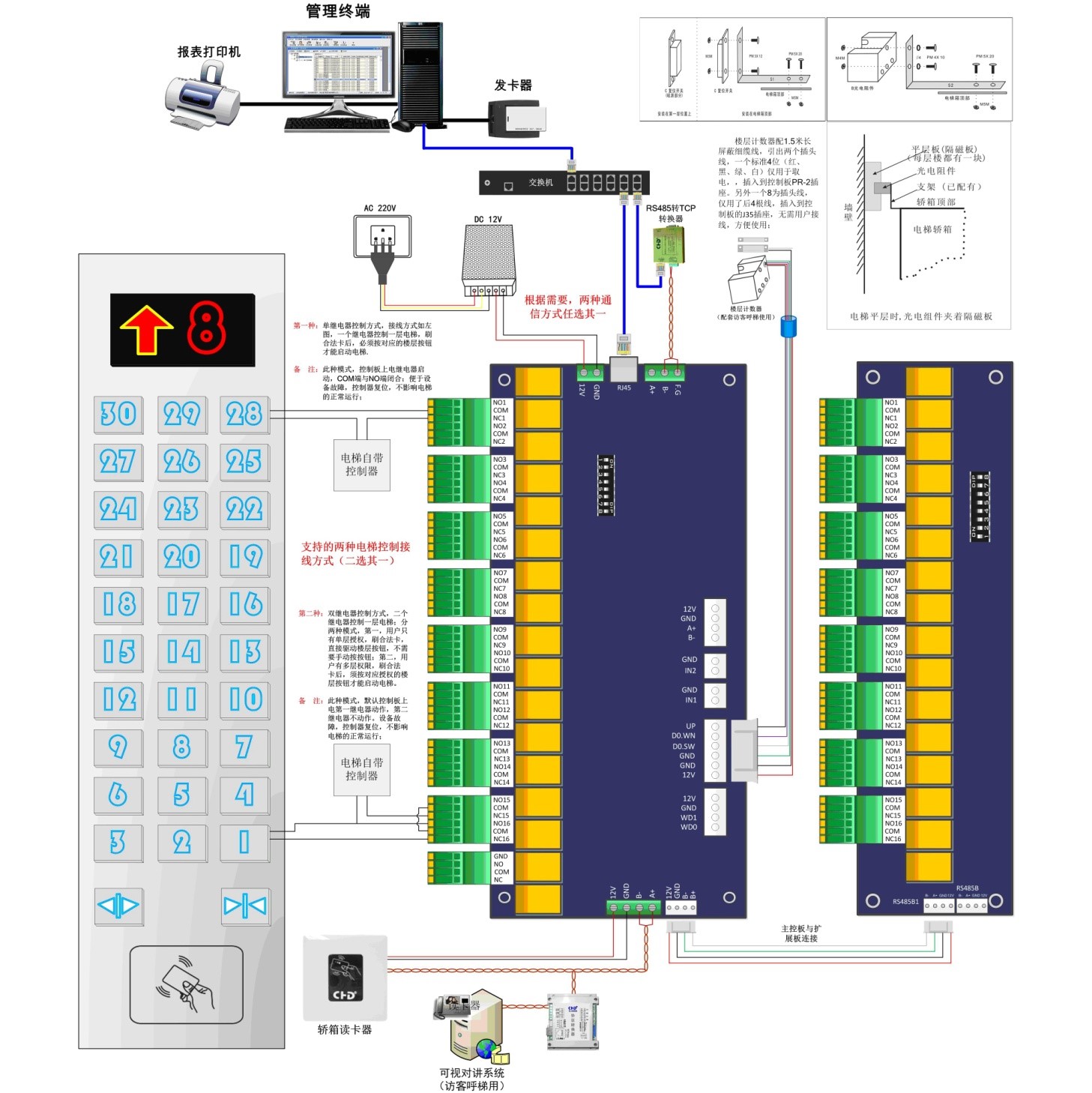

l  系统安装示意图
