银行双门互锁门禁控制器

l  性能概述
RV600-A06D2CP-E双门控制器是我司釆用先进的设计理念，精心打造的一款通讯接口丰富、操作简单实用、布局完美、EMC抗扰度指标高的高稳定门禁控制器。采用高可靠的铁电存储器，三级防雷保护、结合非接触感应智能卡独特的安全性组成了智能安全出入控制系统。

适用场所：
 楼宇大厦、智能小区、银行、军工电信等场所

l  技术参数

尺寸	376MM（长）X 240MM（宽）X 60MM（高）±5％（含铁盒）
颜色	黑色铁盒
净重	940g±10%（因包装不同、请以实物为准）
电源	额定工作电压：12VDC 输入电压范围：10.8VDC－18VDC 功耗≤5W
温度	工作时    -10℃～ +55℃
	非工作时   -40～70℃
湿度	工作时  ≤90%RH
	非工作时 ≤90％RH
用户数量	8100
存储记录	32000条
通讯速率	1200～115200BPS 6种可选；（默认9600BPS）
通讯方式	RS232、RS422、RS485、TCP/IP 10M以太网接口
开门方式	刷卡开门、指纹开门、双卡、N+1、远程遥控开门、室内开门放行。
抗扰度指标	静电放电(ESD)：接触放电±6KV  空气放电±8kV

l  接线定义：

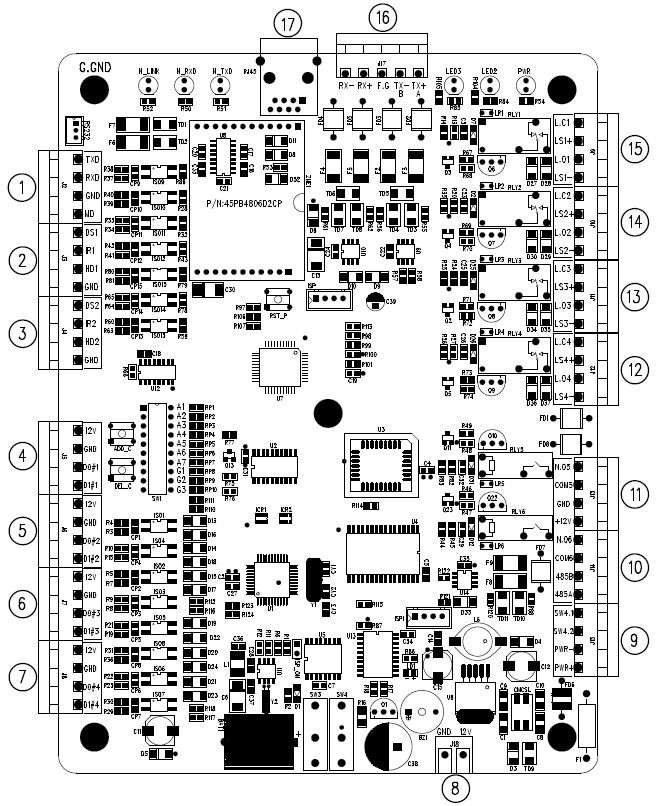

智能双门控制器采用了12个四位、1个五位间距为5毫米的高品质可拔插端子台，1个标准RJ45金属屏蔽插座，一个两位高端子台。（注：预留功能扩展为备用接口）如下图所示：




安装说明
门禁控制器可广泛应用于各种运行环境，为保证系统稳定运行，请遵守以下原则：
1、控制器不要安装在高压电源箱旁，以及大变压器或高电压、强电流场、高温、潮湿的环境。
2、为了调试检修的方便，控制器安装的高度不要超过1.45米，同时请预留足够的安装空间，确保可以方便的打开控制器机箱。
3、控制器必须单独接地，确保安装地点附近有接地设备。
4、控制器机箱必须紧固安装。
5、系统的布线属于弱电布线，除电源线外，其它设备用线不要走强电槽或强电线管，如果因安装环境限制必须走，要走平行线，并想方设法隔开0.5米距离以上，整个系统各类型线缆之间尽量保持远离。

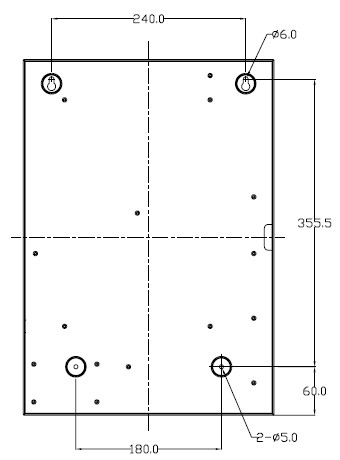

安装步骤
1、将控制器铁盒水平摆在需要安装的墙面高度上，并在墙面上沿铁盒做4个安装孔的打孔标记。
2、在做好标记的安装孔位墙面上，用冲击钻钻出4个安装孔。
3、在已打好的安装孔位墙面上，打上4个固定胶塞。
4、将控制盒摆正，拧上4枚安装固定螺丝，将控制器铁盒固定牢固，安装完成。
